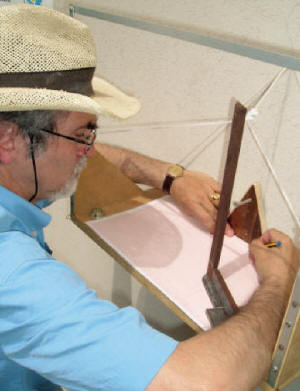

Uso della tavoletta orizzontale con asta verticale
La facciata della casa dove verrà realizzato il quadrante
solare presenta un suo orientamento (azimut o
declinazione) rispetto ai
punti cardinali.
L'esatta conoscenza di tale angolo è essenziale per il
disegno di tutto l'orologio e richiede una precisione di circa 10-15
primi, secondo i principali canoni costruttivi.
Molti sono i metodi di calcolo come pure
gli strumenti di
rilevazione spesso frutto, questi ultimi, della fantasia ed
inventiva personale del costruttore di meridiane.
Tra le procedure più diffuse viene ricordata
quella che prevede la rilevazione dell' ombra generata dal Sole
attraverso opportuni indicatori, quali squadre o fili a piombo, all'
istante del mezzogiorno
vero locale. preventivamente determinato.

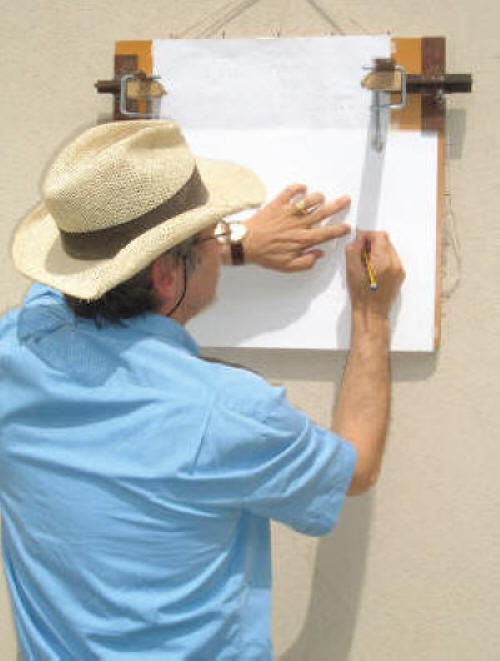

... e di squadre perpendicolari alla parete.

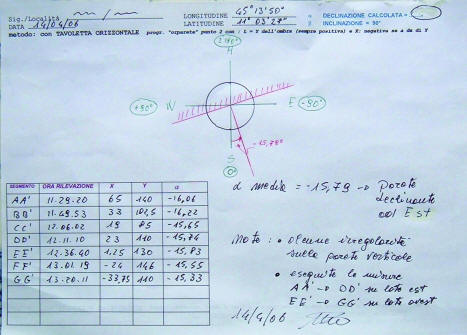

Foglio di raccolta dati.
Il limite oggettivo imposto dalla eventuale
assenza del "Sole che fa ombra" in tale momento centrale della
giornata può essere superato mediante misure fatte in istanti diversi
dal mezzogiorno vero nei quali si tiene conto degli specifici relativi
azimut ed angoli orari del Sole.
Tutte questi dati vengono successivamente rielaborati
attraverso algoritmi e procedimenti di calcolo.
La bussola, il mezzo in apparenza più immediato, risulta inaffidabile
per vari motivi, Innanzitutto, come noto a molti, essa indica il Nord magnetico,
variabile in continuazione, rispetto al polo Nord geografico, punto di
riferimento del nostra meridiana; inoltre è sottoposta all' influenza di
elementi ferrosi circostanti ed infine la sua sensibilità è scarsa al fine
del progetto di un orologio solare.
